링블로워 소개 및 적용사례
RING BLOWER 링 블로워(재생형 유체기계)
링 블로워(Ring Blower) 는 고압의 공기를 필요로 하는 산업현장 및 기계 등에 널리 쓰이는 기계장치로서 재생형 블로워(Regenerative Blower) 라고도 불리며 정식 명칭은 재생형 유체기계(Regenerative type turbo-machinery) 이다. 링 블로워는 사용하고자 하는 용도와 성능에 따라 다양한 크기와 구조로 설계 제작되고 작은 유량에서 큰 양정을 낼 수 있는 유체기계로서 임펠러의 개수 그리고 임펠러 수로의 형태에 따라 구분 되며 유체를 한번 압축하는 1단(Single) 형과 1단에서 압축된 유체를 재차 압축하여 토출하는 2단(Double) 형으로 나뉜다.
▲ 1단(Single)형 링블로워
▲ 2단(Double) 형 링블로워
또한 임펠러 깃의 형태에 따라서도 분류가 되며 개수로형(Open channel type)과 사이드채널형(Side channel type)이 있다.
▲ 개수로형(Open channel type)
▲ 사이드채널형(Side channel type)

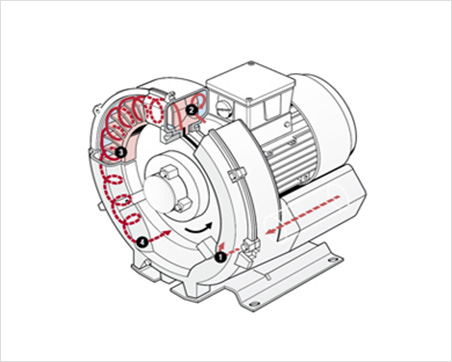

유도 전동기(Motor)에 전원이 공급되면서
- 1 케이싱 (Casing) 안에 위치해 있는 임펠러(Impeller)를 고속으로 회전 시켜 외부의 공기를 흡입하고
- 2 임펠러의 원주를 따라 방사형으로 파여진 임펠러 홈(Impeller Groove) 이 케이싱 안에서 회전하면서
- 3 유체의 마찰을 발생시키고 그로 인한 압력변화로 양정을 상승시켜
- 4 외부로 토출하는 원리로 작동된다.
일반적으로 소형 링 블로워는 아래 그림과 같은 구조로 설계 조립 되며 중형, 대형으로 갈수록 구조와 외형이 달라진다. 황해전기 에서는 일반 소형부터 대형의 모델을 자체 생산하며 일반 링 블로워 이외에도 링 블로워부와 모터(Motor) 부 를 벨트로 연결하는 벨트 타입 링 블로워(Belt driven blower), 다양한 특수 모터(Motor) 의 연결이 가능한 커플링 타입 링 블로워(Coupling connected blower), 전원이 없는 장소에서 대체 동력원을 연결하여 사용 가능한 베어 샤프트 타입 링 블로워(Bare-shaft type blower), 링블로워를 외부로부터 보호하고 흡음 내장재를 이용하여 저소음이 요구되는 장소에 쓰일 수 있는 어코스틱 블로워(Acoustic blower) 등 특수 블로워도 제작되고 있다.
▲ 벨트 타입 블로워
▲ 커플링 타입 블로워
▲ 어코스틱 블로워
▲ 베어 샤프트 타입 블로워
